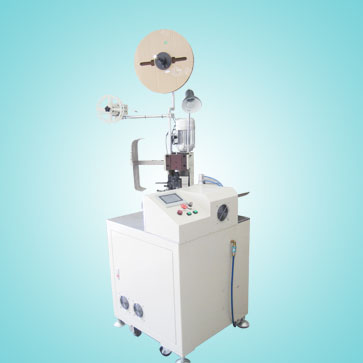

自动裁线剥皮打端机(单头)
产品说明:

   YH-DS-18来自日本、欧洲同行的最新技术,摒弃了国内厂家普遍使用的凸轮传动技术,采用可编程控制系统配合高精度步进系统,使产品的精度、稳定性、零配件标准化等方面都是其他产品所不能比拟的。尤其是专注于“电脑调刀”技术的开发,和国内厂家普遍采用的“垫块调刀”技术相比,其方便性不可同日而语。


特点说明:

  1. 最方便的操作系统——裁线长度、剥皮长度、切入深度、扭线数值、半剥数值等几乎所有参数全 部在触摸屏上设定,操作简便、节省人工,减少了调试机器的时间:
          YH-DS-18是市场上第一款采用微电脑系统控制切刀单元的国产机型,和国内绝大多数厂家采用的“垫块调刀”模式不同的是:“电脑调刀”模式在调整剥皮长度方面非常方便,操作者只是在触摸屏上轻按几个数字即可完成,而对于“垫块调刀”模式往往需要一个装配、调试技术过硬的师傅才能完成的工作。对于一些伸缩性比较大的非标线材来说,“电脑调刀”技术的方便性尤其明显。这是研发人员在参考国外技术基础上进行的大胆创新,完全的原创设计。
  2. 最快的生产速度——长度在100mm以内的线材,YH-DS-18最快每小时能生产4200条左右,包括进线、裁线、两端剥皮、单端端子压接等整套工序。这是目前国产(含台湾产)同类机型中速度最快的机型。
  3. YH-DS-18的配套端子机采用的是欧洲市场上流行的配备有调频控制系统的静音端子机,机体结构精巧,通用的OTP/2000型等横、直送卡模均适用,与现有的半自动端子机刀具、模具的调整方式完全相同。
  4. YH-DS-18的整机模块化设计——可以分为送线单元、摆线单元、切刀单元、夹线单元、端子压接单元等,还可以加装多种单元:如扭线单元、浸锡单元等,满足各种生产需要。




附属装置:

1. 收纸装置

 电源功率:6W  220VAC

  • 转动速度:18 rpm
  • 转动方式:间断启动,程序控制



2. 收料带装置

  • 电源功率:6W  220VAC
  •  转动速度:18 rpm
  •  转动方式:连续运转,机械式控制

3. 主动放线装置

  •  电源功率:60W  220VAC
  •  转动速度:0~435 rpm
  •  转动方式:间断启动,程序控制
  • 检测装置:可检测线材有无、线材打结
  • 专为全自动端子机配套开发设计,可适时适量的为主机提供生产所需线材,使主机加工线材无阻力,确保线材加工精度
  • 也可以为其它型号自动机配套使用(需定制)。
